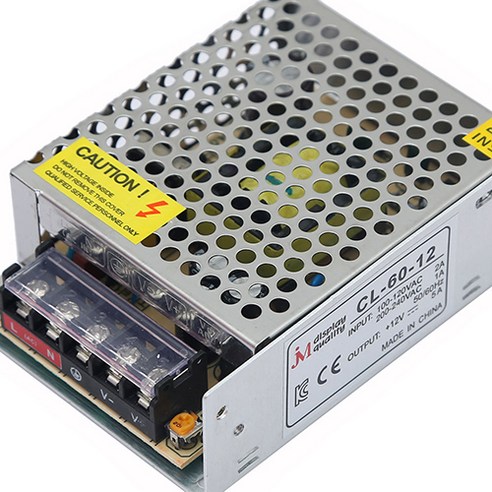

**SMPS(Switched-Mode Power Supply)**는 전력 변환 효율을 극대화하기 위해 스위칭 소자(주로 MOSFET)를 고속으로 On/Off 하여 전원을 공급하는 방식의 장치입니다.
1. SMPS의 핵심 동작 원리
기존의 리니어 방식(Linear)이 전압을 떨어뜨리기 위해 저항을 이용해 열로 에너지를 방출했다면, SMPS는 펄스 폭 변조(PWM) 방식을 사용합니다.
- 입력 정류: AC 전원을 DC로 변환합니다.
- 스위칭: 고주파(수십 kHz ~ 수 MHz)로 스위치를 빠르게 껐다 켜서 전류의 흐름을 조절합니다.
- 변압: 고주파 변압기를 통해 원하는 전압으로 승압 또는 강압합니다.
- 출력 정류 및 평활: 다시 깨끗한 DC 전원으로 만들어 기기에 공급합니다.
2. 주요 장단점
| 구분 | 특징 | 비고 |
| 효율성 | 80~90% 이상의 고효율 | 열 발생이 적어 에너지 낭비가 최소화됩니다. |
| 크기/무게 | 소형 및 경량화 | 고주파를 사용하므로 변압기와 콘덴서 크기를 대폭 줄일 수 있습니다. |
| 안정성 | 입력 전압 범위가 넓음 | 프리볼트(100V~240V) 구현이 용이합니다. |
| 단점 | 노이즈 발생 | 스위칭 과정에서 고주파 노이즈(EMI)가 발생하여 필터 설계가 중요합니다. |
3. 실무적 관점 (서버 및 산업용)
개발 및 PM 업무를 수행하시면서 접하게 될 SMPS의 주요 체크포인트입니다.
- PFC (Power Factor Correction): 역률 개선 회로 유무에 따라 전력 효율과 고조파 억제 능력이 달라집니다. 서버급 장비나 고사양 PC 파워에서는 필수적입니다.
- MTBF (Mean Time Between Failure): 산업용 장비(Smart Farm 제어기 등)를 설계할 때 SMPS의 수명은 시스템 전체 신뢰성을 결정하는 가장 중요한 요소입니다. 주로 전해 콘덴서의 품질에 좌우됩니다.
- Protection Circuit: 과전압(OVP), 과전류(OCP), 단락 보호(SCP) 회로가 얼마나 정교하게 설계되었는지가 중요합니다.
4. SMPS 회로 구성 예시
주로 저용량(100W 이하)에서는 구조가 간단한 Flyback 방식을, 고용량 서버나 산업용 전원에서는 Forward 방식이나 효율이 극대화된 LLC 공진형 방식을 사용합니다.
